      多級離心泵



      10485


















      產品詳情

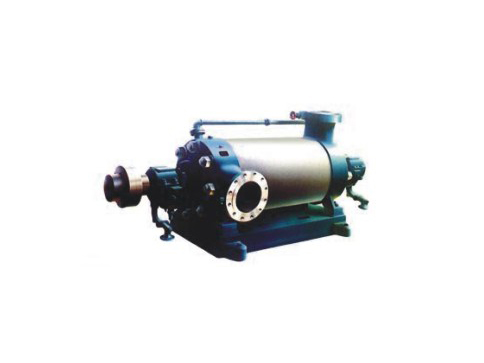

      多級離心泵
      多級離心泵概述
      GD型和D型泵供輸送不含固體顆粒的清水。DF型和D型泵供礦山排送PH值為2~4的酸性礦坑水。輸送介質溫度均不得超過80C。
      性能范圍
      流量：
      Q=100~515m3/h ( GD、D型)
      Q=27~346m3/h (DF、D‖型)
      揚程：
      H=66~700m ( GD、D‖型)
      H=66~459m ( DF、D‖型)

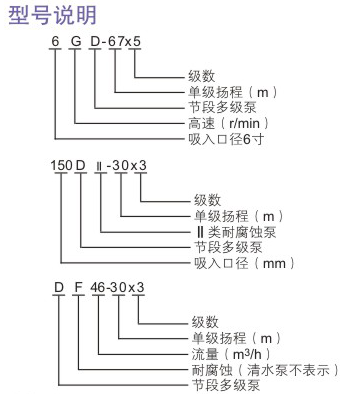

      型號說明

      結構
      本型泵是臥式單吸多級節段式離心泵。進水口為水平方向，出口為垂直方向。用穿杠把吸入段、中段及吐出段聯接成一體。
      泵轉子由裝在軸上的葉輪、平衡盤等零件組成，整個轉子由裝在泵兩端的兩個滾柱軸承來支撐。軸承用油脂潤滑。轉子軸向推力由平衡盤來平衡。
      軸封
      軸兩端有填料箱，采用軟填料密封。有一定壓力的水通入填料箱起水封作用。在軸封處裝有可更換的軸套來保護泵軸。
      傳動
      泵通過彈性聯軸器由電動機直接驅動。從傳動端看泵為順時針方向旋轉。
      結構參數
