      LDTN型凝結水泵



      10639


















      產品詳情

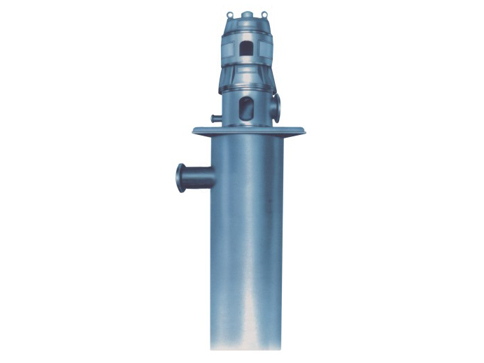

 LDTN型凝結水泵




 LDTN型凝結水泵概述




 LDTN與LDTNA和LDTNB 型凝結水泵適用于輸送火(核) 電廠凝汽器凝結水，也可用于NPSH或安裝基面受限制的化工流程中輸送物化性能類似水的介質。




 性能范圍




 流量: Q=85~1940m*/h




 揚程: H=48~360m




 介質溫度: t=常溫~80C (特殊要求可達到120C )

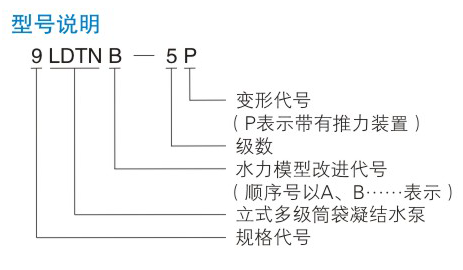

 LDTN型凝結水泵型號說明




 結構




 LDTN、LDTNA和LDTNB 型泵為立式多級筒袋式結構，吸入與吐出接口分別位于泵筒體和吐出座上，二者可以做180、900 等多角度變位。葉輪為封閉式，首級葉輪單吸、雙吸兩種形式。




 平衡軸向力形式有兩種，一種由電機承受軸向力，一種由泵本身平衡軸向力。




 軸承




 泵內設有多處水潤滑軸承，用以承受轉子徑向力。LDTN(A、B)一OP型泵上有一平衡鼓加一對向心推力球軸承來平衡軸向力，其它形式的泵電機上推力軸承承受軸向力。




 聯軸器




 泵轉子內部軸間用卡環式筒形聯軸器聯接，泵轉子與電機軸聯接方式有兩種: 電機承受軸向力的，用法蘭式剛性聯軸器聯接; 泵本身平衡軸向力的，用彈性聯軸器聯接。




 軸封




 軸封為軟填料密封，也可按特殊訂貨設計成機械密封。




 轉向




 俯視逆時針方向旋轉。




 輔助水系統




 密封水: 軸封需要外供密封水，水質為凝結水，水量為0.3~0.5m*/h,水壓為0.2~0.4MPa,水溫不大于38%C。




 冷卻水: 水質為軟化處理后工業水，水溫不大于38C。泵軸承需要外供冷卻水，水量為0.5m*/h,水壓為0.3MPa。560kW以上的電機設有軸承冷卻器，也需要外供冷卻水，水量為8~ 12m'/h,水壓為0.1~0.2MPa。









 LDTN型凝結水泵結構參數
